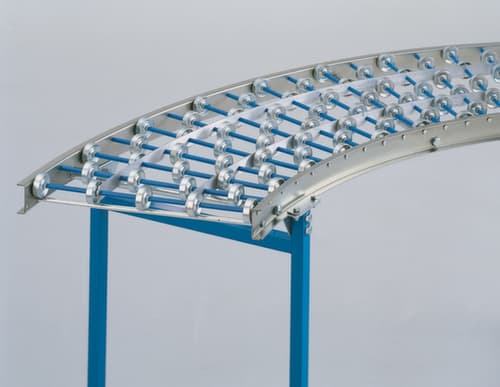

Blume Förderanlagen Kurve für Röllchenbahn

Kunststoffröllchenbahn - Einzelelement

• Zum Transport von Stückgütern durch Schwerkraft (Gefälle)
• Die erforderliche Neigung, die, je nach Beschaffenheit und Gewicht des Fördergutes, ca. 2-5% beträgt, wird durch höhenverstellbare Stützen ermöglicht
• Einfach und schnell aufzubauen
• Individuell erweiterbar

Rahmen:

• Aus verzinkten U-Stahlprofilen 20/70/20 x 2 mm
• Mit eingeschraubten Quertraversen
• Die Achsen sind zusätzlich durch Mittelstege abgefangen
• Rahmenhöhe 70 mm
• Gesamt-Bauhöhe 80 mm
• Kurven mit Innenradius 800 mm

• Achsen aus verzinktem Stahl, mit kugelgelagerten Kunststoffröllchen besetzt
• Röllchendurchmesser 48 mm

Bitte beachten Sie:

• Das Fördergut muss einen formstabilen und glatten Unterboden, ohne Kanten, Ränder oder Gittermaschen besitzen
• Es sollte mindestens auf 3 Röllchenachsen aufliegen
• Als kleinste Breite darf 200 mm nicht unterschritten werden.

Zubehör (bitte separat bestellen):

• Endanschlag
• Seitliche Führung (ab 2 m Förderhöhe vorgeschrieben)
• Doppelstützen zur festen Montage

• Die größte Breite des Fördergutes bestimmt die Bahnbreite
• Die Bauform gestattet einen reibungslosen Lauf auch bei seitlichem Überstand des Fördergutes von je 100 mm
• Empfehlenswert ist, die Bahnbreite nicht kleiner zu wählen als die Breite des Fördergutes
• Kleinste Breite des Fördergutes 200 mm

• Die kleinste Länge des Fördergutes bestimmt den Achsabstand
• Das Fördergut sollte jederzeit mindestens auf 3 Rollenachsen aufliegen
• Kleinste Fördergutlänge : 3 = erforderlicher Achsabstand
• Max. Fördergutlänge in Kurven 1000 mm, auf Geraden beliebig

• Das Gewicht des Fördergutes bestimmt den Stützenabstand und somit die Anzahl der Stützen
• Der Stützenabstand sollte 2 m nicht überschreiten
• Statische Traglast bis 200 kg (Stahlröllchen) pro Meter Bahnlänge bei 1 m Stützenabstand

Bitte beachten Sie: Die Abbildung ist dem Produkt ähnlich.
