Durchgang für leichte Rollenbahn

f. Rollenbahn, Tragrolle Stahl, Rollen Ø 50mm, Bahn LxB 1m x 300mm, Achsabstand 125mm, m. Scharnieren
PO426432
Lieferzeit 7 Werktage
219,84 €
20 % sparen!
274,80 €
Preis brutto inkl. 20 % MwSt.• reduzierte Artikel sind nicht rabattfähig

Produktfilter

    Material Rolle
    Bahnbreite
    Achsabstand
* Nur in anderer Konfiguration
Beschreibung

Leichte Rollenbahn - Einzelelement

Durchgang
  • Zum Transport von Stückgütern durch Schwerkraft (Gefälle)
  • Die erforderliche Neigung, die, je nach Beschaffenheit und Gewicht des Fördergutes, ca. 2-5% beträgt, wird durch höhenverstellbare Stützen ermöglicht
  • Einfach und schnell aufzubauen
  • Individuell erweiterbar

Rahmen:

  • Aus verzinkten U-Stahlprofilen 20/70/20 x 2 mm
  • Mit eingeschraubten Quertraversen
  • Rahmenhöhe 70 mm
  • Gesamt-Bauhöhe 80 mm
  • Durchgang entgegen der Laufrichtung hochklappbar
  • Mit Scharnier und Handgriff, für gelegentliche Benutzung

Achsen und Rollen:

  • Durchsteckbare Achse Ø 8 mm in durchgehendem Distanzrohr Ø 10 mm
  • Fest mit dem Rahmen verschraubt, komplett verzinkt
  • Mit beidseitig dauergeschmierten, kugelgelagerten Rollen besetzt
  • Rollen aus verzinktem Stahlrohr Ø 50 x 1,5 mm

Bitte beachten Sie:

  • Das Fördergut muss einen formstabilen Unterboden besitzen, der jedoch auch Längsstege oder eine umlaufende Ringleiste aufweisen kann
  • Für einen reibungslosen Lauf sollte das Fördergut mindestens auf 3 Rollenachsen aufliegen
  • D.h. eine Mindestlänge bzw. einen Mindestdurchmesser von 75 mm sind erforderlich
  • 300 mm Bahnbreite für max. 500 mm Fördergut

Zubehör (bitte separat bestellen):

  • Endanschlag
  • Seitliche Führung (ab 2 m Förderhöhe vorgeschrieben)
  • Doppelstützen zur festen Montage

Planungshilfe:

Fördergutbreite - Bahnbreite
  • Die größte Breite des Fördergutes bestimmt die Bahnbreite
  • Die Bauform gestattet einen reibungslosen Lauf auch bei seitlichem Überstand des Fördergutes von je 100 mm
  • Empfehlenswert ist, die Bahnbreite nicht kleiner zu wählen als die Breite des Fördergutes
  • Kleinste Breite des Fördergutes 200 mm
Fördergutlänge - Achsabstand
  • Die kleinste Länge des Fördergutes bestimmt den Achsabstand
  • Das Fördergut sollte jederzeit mindestens auf 3 Rollenachsen aufliegen
  • Kleinste Fördergutlänge : 3 = erforderlicher Achsabstand
  • Max. Fördergutlänge in Kurven 1000 mm, auf Geraden beliebig
Fördergutgewicht - Stützenabstand
  • Das Gewicht des Fördergutes bestimmt den Stützenabstand und somit die Anzahl der Stützen
  • Der Stützenabstand sollte 2 m nicht überschreiten
  • Statische Traglast bis 200 kg (Stahlröllchen) pro Meter Bahnlänge bei 1 m Stützenabstand

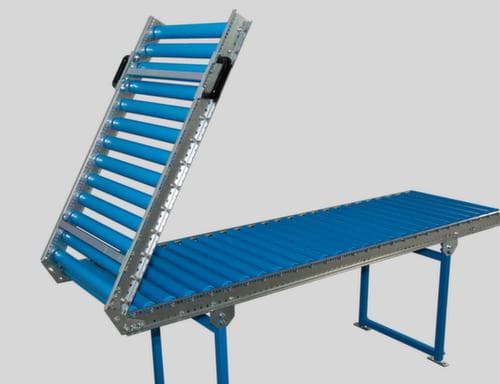

Bitte beachten Sie: Die Abbildung ist dem Produkt ähnlich.

Technische Daten
Fördertechnik:
Förderbahnen
Bahntyp:
Rollenbahn
Bahnkomponente:
Durchgang
Rollentyp:
Tragrolle
Material Rolle:
Stahl
Durchmesser Rolle:
50 mm
Bahnlänge:
1 m
ausziehbar:
nein
Bahnbreite:
300 mm
Breite:
340 mm
Fördergutbreite bis:
500 mm
Fördergutlänge min.:
375 mm
Achsabstand:
125 mm
Rahmenhöhe:
70 mm
Rahmenbreite:
20 mm
Material Rahmen:
Stahl
Rahmenoberfläche:
verzinkt
Rahmenform:
U-Profil
Gewicht:
13 kg
