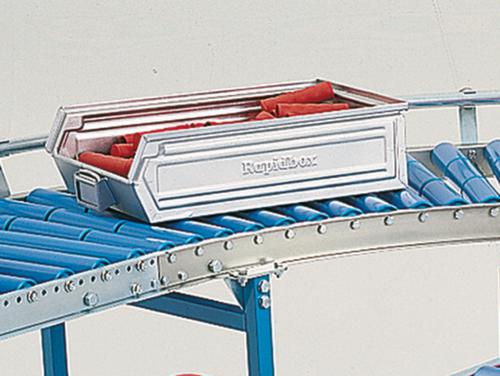

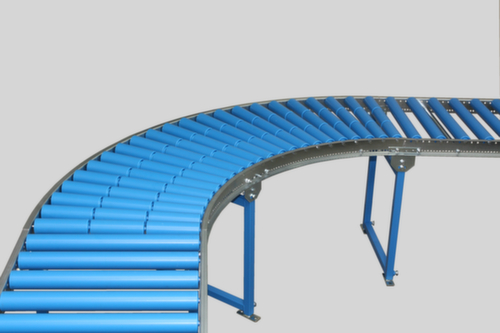

Kurve für leichte Rollenbahn

f. Rollenbahn, Tragrolle Stahl, Rollen Ø 50mm, Bahn B 500mm, Achsabstand 75mm
PO426283
Lieferzeit 7 Werktage
411,84 €
20 % sparen!
514,80 €
Preis brutto inkl. 20 % MwSt.• reduzierte Artikel sind nicht rabattfähig

Produktfilter

    Material Rolle
    Bahnbreite
    Biegung
    Achsabstand
* Nur in anderer Konfiguration
Beschreibung

Leichte Rollenbahn - Einzelelement

Kurve 45°
  • Zum Transport von Stückgütern durch Schwerkraft (Gefälle)
  • Die erforderliche Neigung, die, je nach Beschaffenheit und Gewicht des Fördergutes, ca. 2-5% beträgt, wird durch höhenverstellbare Stützen ermöglicht
  • Einfach und schnell aufzubauen
  • Individuell erweiterbar

Rahmen:

  • Aus verzinkten U-Stahlprofilen 20/70/20 x 2 mm
  • Mit eingeschraubten Quertraversen
  • Rahmenhöhe 70 mm
  • Gesamt-Bauhöhe 80 mm

Achsen und Rollen:

  • Durchsteckbare Achse Ø 8 mm in durchgehendem Distanzrohr Ø 10 mm
  • Fest mit dem Rahmen verschraubt, komplett verzinkt
  • Mit beidseitig dauergeschmierten, kugelgelagerten Rollen besetzt
  • Rollen aus verzinktem Stahlrohr Ø 50 x 1,5 mm

Bitte beachten Sie:

  • Das Fördergut muss einen formstabilen Unterboden besitzen, der jedoch auch Längsstege oder eine umlaufende Ringleiste aufweisen kann
  • Für einen reibungslosen Lauf sollte das Fördergut mindestens auf 3 Rollenachsen aufliegen
  • D.h. eine Mindestlänge bzw. einen Mindestdurchmesser von 75 mm sind erforderlich

Zubehör (bitte separat bestellen):

  • Endanschlag
  • Seitliche Führung (ab 2 m Förderhöhe vorgeschrieben)
  • Doppelstützen zur festen Montage
  • Dreibeinstütze für ortsflexible Aufstellung

Planungshilfe:

Fördergutbreite - Bahnbreite
  • Die größte Breite des Fördergutes bestimmt die Bahnbreite
  • Die Bauform gestattet einen reibungslosen Lauf auch bei seitlichem Überstand des Fördergutes von je 100 mm
  • Empfehlenswert ist, die Bahnbreite nicht kleiner zu wählen als die Breite des Fördergutes
  • Kleinste Breite des Fördergutes 200 mm
Fördergutlänge - Achsabstand
  • Die kleinste Länge des Fördergutes bestimmt den Achsabstand
  • Das Fördergut sollte jederzeit mindestens auf 3 Rollenachsen aufliegen
  • Kleinste Fördergutlänge : 3 = erforderlicher Achsabstand
  • Max. Fördergutlänge in Kurven 1000 mm, auf Geraden beliebig
Fördergutgewicht - Stützenabstand
  • Das Gewicht des Fördergutes bestimmt den Stützenabstand und somit die Anzahl der Stützen
  • Der Stützenabstand sollte 2 m nicht überschreiten
  • Statische Traglast bis 200 kg (Stahlröllchen) pro Meter Bahnlänge bei 1 m Stützenabstand

Bitte beachten Sie: Die Abbildung ist dem Produkt ähnlich.

Technische Daten
Fördertechnik:
Förderbahnen
Bahntyp:
Rollenbahn
Bahnkomponente:
Bahnelement
Bahnelement:
Kurve
Biegung:
45 °
Rollentyp:
Tragrolle
Material Rolle:
Stahl
Durchmesser Rolle:
50 mm
ausziehbar:
nein
Bahnbreite:
500 mm
Breite:
540 mm
Fördergutbreite bis:
700 mm
Fördergutlänge min.:
225 mm
Achsabstand:
75 mm
Rahmenhöhe:
70 mm
Rahmenbreite:
20 mm
Material Rahmen:
Stahl
Rahmenoberfläche:
verzinkt
Rahmenform:
U-Profil
Gewicht:
30 kg
