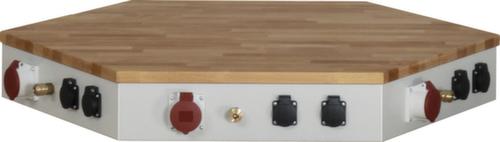

Medienaufsatz 6-Eck-Form (bestückt)
Höhe 145 mm, Kantenlänge 6x540 mm, RAL7035 Lichtgrau
- Buche-Massiv-Abdeckplatte (Stärke 25 mm).
- komplett verdrahtet und geerdet; Medienaufsatz inklusive Anschlussleitung 09-AL400V (beinhaltet 5-poliges Anschlusskabel mit Stecker) sowie Vorbereitung für Zuführung von Luft und Datenleitung.
- Anschlussleitung: Kabelquerschnitt je Ader 2,5 m²; Gesamtbelastung bis 10,5 kW.
- gem. den Normen: DIN VDE 0701-0702 - Allgemeine Anforderungen für die elektrische Sicherheit | DIN EN 60529 (VDE 0470-1) - Schutzarten durch Gehäuse (IP-Code) - IP40 | DIN EN 61140 (VDE 0140-1) - Schutzklasse I | DIN EN 61000-6-1 (VDE 0839-6-1) - Elektromagnetische Verträglichkeit
- Alle 6 Seiten des Medienaufsatzes sind wie folgt bestückt (jeweils von links nach rechts):
- 1xEinbaumodul 09-EM200-230V-2DE: Modul mit 2xSteckdose mit Klappdeckel 230V / 16A (für Land/Stecker: Deutschland / Typ F).
- 1xEinbaumodul 09-EM100-LUFT: Modul mit Druckluft-Schnellkupplung G1/4“, NW 7.2 Messing.
- 1xEinbaumodul 09-EM100-400V: Modul mit Drehstrom-Steckdose mit Klappdeckel 400V / 16A.
- 1xEinbaumodul 09-EM100: Modul ohne Bestückung als Blindabdeckung.
- Einbaumodule gem. den Richtlinien: 2001-95-EG - Allgemeine Produktsicherheit | 2006-42-EG – Maschinenrichtlinie | 2011-65-EU - Beschränkung der Verwendung gefährlicher Stoffe in Elektro- und Elektronikgeräten | 2011-35-EU - Bereitstellung elektrischer Betriebsmittel innerhalb bestimmter Spannungsgrenzen.
- Hinweis: Bitte beachten Sie, dass der Medienaufsatz nicht verändert und nur in geschlossenem Zustand verwendet werden darf und jede Seite des Medienaufsatzes einer Leistungslimitierung von max. 16A unterliegt.
- Montage auf Werkbankplatte. Montagematerial beiliegend.
- Lieferung vormontiert
- Pulverbeschichtung
